电作为能的一种形式，是我们日常生活、工作、学习中必不可少的元素之一，由它产生的能量，每天都在源源不断的释放，现在社会人对电的需求夸张的说，其作用不亚于人类世界对氧气的需求，如果没有电，人类的文明现在还会在黑暗中探索。

而作为最直接电能使用量统计与结算的工具——电能表，如何正确的配置和使用并使其发挥恰当的作用，首先，我们就必须要先了解电能表产品的基本信息。

电能表产品信息主要分为以下几个方面：

1、  电能表的型号及其代表意义：

电能表型号是用字母和数字的排列来表示的，以判断接线方式和功能，内容如下：类别代号+组别代号+设计序号+派生号，常见的有以下几种：

组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。

表示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量

设计序号用阿拉伯数字表示。如862、864、201 等。

派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。

如：DD—表示单相电能表，如DD862 型，DD702型；

DS—表示三相三线有功电能表，如DS864 型，DS8 型；

DT—表示三相四线有功电能表，如DT862 型，DT864 型；

DX—表示无功电能表，如DX963 型，DX862型；

DJ—表示直流电能表，如DJ1 型；

DB—表示标准电能表，如DB2 型、DB3 型；

DBS—表示三相三线标准电能表，如DBS25型；

DZ—表示最大需量表，如DZ1 型，

DBT—表示三相四线有功标准电能表，如DBT25 型；

DSF—表示三相三线复费率分时电能表，如DSF1 型；

DSSD—表示三相三线全电子式多功能电能表，如DSSD331 型；

DDY—表示单相预付费电能表，如DDY59型。

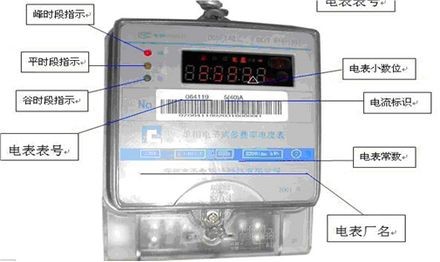

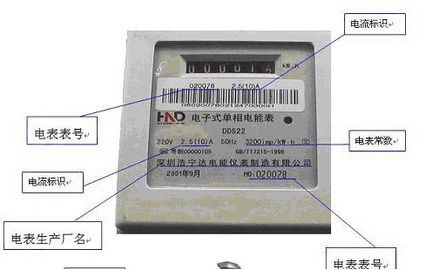

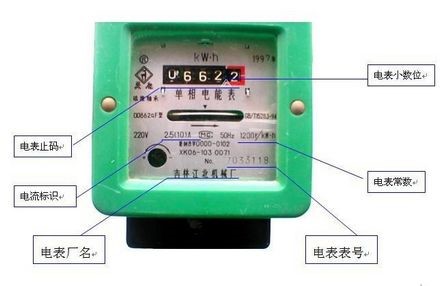

2、电能表铭牌内容的含义：

在电能表的铭牌上我们可以看到以下一些名词：单相、三相、有功、无功等。铭牌上还标有注册型号：如DDS×××，第一个D 是“电能表”的拼音字头，第二个D是“单相”的拼音字头，S 是“静止式(俗称电子式)”英文static 的字头。“×××”代表不同企业生产的不同型式的电能表。我国采用220V 的电压制式，交流电的频率是50Hz。应特别关注标识的电流值：如5(20)A是指基本电流为5A，最大电流为20A。超负荷用电是不安全的，是引发火灾的隐患。

3、电能表的等级及计算方法：

铭牌上还标有①或②的标志，①代表电能表的准确度等级为1级，或最大允许误差±1%；②代表电能表的确度等级为1级，或最大允许误差±1%。铭牌上还标有产品采用的标准代号、制造厂、商标和出厂编号等。电能表精度等级中带0.5是指计量绕组准确度等级，当电流达到额定电流的10%以上时能达到0.5 的准确度等级。S 表示宽量程，当电流达到额定电流的1%以上时能达到0.5的准确度等级。电能表的等级是用来表示电能表的精确度的。我国规定电能表分为七个等级，它们是0.1、0.2、0.5、1.0、1.5、2.5、5.0 级。等级数值越小。电能表的精确度越高。通常所用电能表的等级都在电能表的度盘上标出。

为什么电能表的等级能反映电能表的准确度呢？ 这是因为电能表的等级是由电能表的测量误差决定的。用电能表进行测量时，电能表的指示值X与被测量的实际值X0之间的差值ΔX，称为电能表测量的绝对误差。绝对误差值与电能表的量程Xn之比，以百分数表示出来的值称为电能表的引用误差En，即En＝（ΔX／Xn）×100％。用电能表进行测量时，将所得到的最大引用误差Enm。去掉％号，就定为该电表的等级。如果所得结果，在两个规定的等级数值之间，则此时电能表的等级定为低精确度的一级。例如，某一电能表测量所得最大引用误差值为0．7％，该表的等级就定为1．0级，而不能定为0．5 级。测量时，知道所用电能表的等级及电能表的量程，就可算出被测量的最大绝对误差，从而估计出测量的准确程度。

4、电能表基本电流与额定电流的辨别：

电能表基本信息中括号前的电流值叫基本电流，是作为计算负载基数电流值的，以Ib 表示；括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满

足规定要求的最大电流值，以Imax表示。

根据规程要求，直接接入式的电能表，其基本电流应根据额定最大电流和过载倍数来确定，其中，额定最大电流应按经核准的客户报装负荷容量来确定；过载倍数，对正常运行中的电能表实际负荷电流达到最大额定电流的30%以上的，宜取2倍表；实际负荷电流低于30%的，应取4 倍表。

5、耐受环境条件的能力级别、计量单位符号及其他标志符号信息：

（1）温湿度符号要求：电能表铭牌上的标志A、A1、B、B1 表示什么意思呢？当环境温度改变时对其附加误差有何影响？

标志A 表示电能表使用的外界环境温度应为0～+40℃，相对温度应不大于95%；

A1表示环境温度为0～+40℃，相对湿度不大于85%；

B 表示环境湿度为-10～50℃，相对湿度不大于95%；

B1表示环境温度为-10～+50℃，相对湿度不大于85%。

当环境温度改变时，电能表的制动磁通和电压、电流工作磁通及其相位角￠都发生

改变，从而引起附加误差。如当温度升高时，制动磁通减少，制动力矩随之减小，电能表转速加快，同时电能表转盘电阻增大，电流工作磁通与总电流间的夹角减小，总电流的激磁分量与相应磁通皆增大，使电能表转速变快；而且，电压工作磁通的这部分磁路磁阻随之减小，使电压工作磁通增加，电能表转速变快，以上三者作用都产生正的温度附加误差。

电能表铭牌标志上字母和数字的含义：

计量单位名称或符号：如：有功电能表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。

字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。表内数字乘以倍数就是用能单元在二次侧上的实际用电量。

参比电压：指确定电能表有关特性的电压值，以UN 表示。对于三相三线电

表以相数乘以线电压表示，如3×380V；对于三相四线电能表则是相数乘以相电压

/线电压表示，如3×220/380V；对于单相电能表则以电压线路接线端上的电压表

示，如220V。

参比频率：指确定电能表有关特性的频率值，以赫兹（Hz）表示。

电能表常数：指电能表记录的电能和相应的转数或脉冲数之间关系的常数。有功电能表以kWh/r(imp)或r(imp)/kWh 形式表示；无功电能表kvarh/r(imp)或r(imp)/kvarh形式表示。两种常数互为倒数关系。

相数、线数的符号。如：三相3×，单相无相关符号。

制造标准。如：GB/T1725.321 ; GB/T1725.311 等.

制造厂的名称或制造厂地址。

制造年份。

若电能表带有止逆器则有标志为：止逆

条形码。

出厂编号。

      （供稿：电学室）
